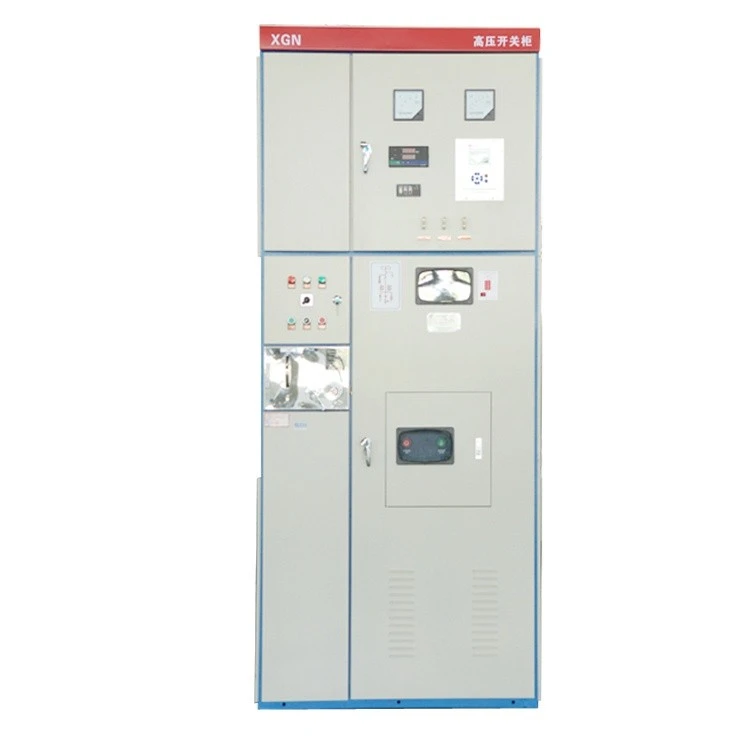

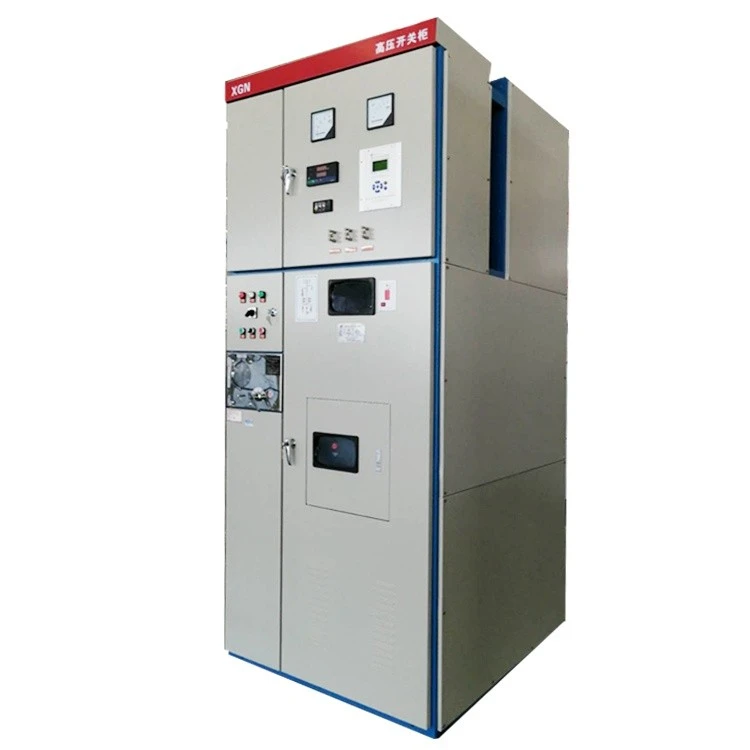

XGN2 Case-Metal fix-Aparatură închisă de joasă și medie tensiune
Generalizare
Suntem producătoare de aparate de comutație de joasă și medie tensiune, am produs Aparatură de comutație fixă cu carcasă metalică în stil XGN2{-10 case- (aparatură) este utilizată în principal ca recepție și distribuție a sursei de alimentare de 3,6, 7,2 și 12 KV, AC trifazic, 50 Hz în sistem interior. Se aplică în special cazurilor în care sunt necesare operații frecvente. Aparatul este în conformitate cu standardul de stat GB3906 și cu standardul internațional IEC298 și are o funcție strictă de blocare „cinci prevenire”.
Conditii de utilizare
Temperatura mediului: de la -25 grade până la +40 grade
Umiditate relativă: medie zilnică Mai mică sau egală cu 95%
medie lunară Mai puțin sau egală cu 90%
Înălțimea deasupra nivelului mării: mai mică sau egală cu 1000 m
Fără incendiu, pericol de explozie, poluare gravă, eroziune chimică sau cutremur grav.
Magnitudinea cutremurului Mai mică sau egală cu 8
Parametrii tehnici majori
Parametrii tehnici majori ai aparatului de comutare de joasă și medie tensiune (tabelul 1)
|
Nu. |
Nume |
Unitate |
Date |
|||
|
1 |
Tensiune nominală |
KV |
3,6,10 |
|||
|
2 |
Curent nominal |
A |
630,1000,1250,1600, 2000,2500,3150 |
|||
|
3 |
Frecvența nominală |
Hz |
50 |
|||
|
4 |
Curent nominal-de scurtcircuit (valoare validă) |
kA |
20, 25 |
31.5 |
40 |
|
|
5 |
Curent stabil de maturitate nominal (valoare de vârf) |
kA |
20, 25 |
31.5 |
40 |
|
|
6 |
Curent dinamic stabil nominal (valoare de vârf) |
kA |
40 |
80 |
100 |
|
|
7 |
Tensiune tolerantă la frecvența de putere nominală |
Inter-polar/polar la masă |
kV |
42 |
||
|
Fractură inter- |
kV |
48 |
||||
|
8 |
Tensiune nominală de toleranță la șoc la fulger |
Inter-polar/polar la masă |
kV |
75 |
||
|
Fractură inter- |
kV |
85 |
||||
|
9 |
Timp termic nominal |
s |
4 |
|||
|
10 |
Grad de protectie |
1P2X |
||||
|
11 |
Dimensiunile conturului |
mm |
1100*1200*2650 (vezi nota) |
|||
Nota:Dimensiuni pentru dulap de curent înalt: 1200*1200*2650 (Bypass bară bară contur dulap demension1100 (1200*1900*2650 (curent nominal peste 2000A, width1200)
Parametrii majori ai întrerupătoarelor de vid (tabelul 2)
|
Nu. |
Nume |
Unitate |
Date |
|
1 |
Tensiune nominală |
kV |
12 |
|
2 |
Curent nominal |
A |
630,1000,1250,2500,3150 |
|
3 |
Frecvența nominală |
Hz |
50 |
|
4 |
Curent nominal de întrerupere a scurtcircuit-(valoare validă) |
kA |
20,25,31.5,40 |
|
5 |
Curent stabil de maturitate nominal (valoare de vârf) |
kA |
20,25,31.5,40 |
|
6 |
Comutator de scurtcircuit nominal-pornit curent (valoare de vârf) |
kA |
40,50,80,100 |
|
7 |
Curent de toleranță pentru valoarea de vârf nominală (valoarea de vârf) |
kA |
40,50,80,100 |
|
8 |
Tensiune nominală de toleranță a frecvenței de putere |
kV |
42/1 min-Inter-polar la sol; 48/1 min-Inter-fractură |
|
9 |
Tensiune nominală de toleranță la șoc la fulger |
kV |
75-Inter-polar la masă; 85-Inter-fractură |
|
10 |
Scurt{0}}evaluat data trecută |
S |
4 |
|
13 |
Grupurile de capacitate nominală întrerup curentul |
A |
630 |
|
14 |
Curentul de oprire a grupului de capacitate nominală spate în spate |
A |
400 |
|
15 |
Timp de curent nominal de întrerupere a scurtcircuitului- |
timp |
30 |
|
16 |
Durata de viata mecanica |
timp |
10000 |
Caracteristicile structurii
- Acest aparat de comutare este o structură metalică-inchisă. În conformitate cu standardul național GB3906 și standardul internațional IEC298, grad de protecție IP2X. Structura metalică-inchisă previne eficient defecțiunea-de scurtcircuit de către intruși și corpul uman să atingă componentele electrice și de operare.
- Există două structuri ale dulapului: (1) sudare în unghi de oțel (2) asamblare bară secțională. În interiorul dulapului, există încăperi pentru întrerupător, bare colectoare, cabluri și releu. Plăcile de fier separă fiecare cameră.
Camera de spargere este în partea de jos a dulapului cu un canal de eliberare a presiunii. Dacă există un arc electric în interior, presiunea gazului poate fi eliberată prin canal.
Camera barului de autobuz este în partea superioară din spate a dulapului. Aceste linii sunt susținute de izolatori epikote (mai mare sau egal cu 8000N). Bara principală este conectată cu bornele comutatorului de izolație superior.
Camera pentru cabluri este în partea inferioară din spate a dulapului. Cablurile sunt fixate pe suporturi. Această cameră servește ca un comunicator atunci când linia de conexiune principală este proiectată pentru a fi orientată-comunicației.
- Nu se aplică nicio formă de plăci izolatoare polar către polar sau polar către pământ (sau izolație compusă). Când distanța de izolație a aerului dintre polar și polar sau polar față de sol este mai mică sau egală cu 125 mm, se aplică izolatori suport din porțelan (mai mare sau egal cu 8000N). Toate acestea asigură o mai mare intensitate a izolației și stabilitate.
-
Întrerupătoarele, atât întrerupătoarele de izolație superioare, cât și inferioare, întrerupătoarele de împământare și mecanismele de interblocare între uși, toate necesită modul de blocare mecanică forțată pentru a îndeplini cerința „prevenirii cinci-”.
- Întreținere dublă, nu sta pe lângă pereți. Verificarea componentelor secunde, menținerea mecanicii de funcționare/interblocare/piese de transmisie/întrerupătoare este în față. În timp ce întreținerea barului de autobuz și a camerelor de cabluri este în spate. Iluminatul este disponibil pentru observare în interiorul dulapului. Barele colectoare din cupru pentru împământarea sub uși sunt paralele cu lățimea dulapului.
Produsul satisface cererea de Conditii stricte I. utilizabil cu ocazia inghetarii frecvente si a putinei murdarii.
Structura schemei tipice a aparatului de comutare și dimensiunea de ansamblu
| 1 camera de autobuz | 2 canale de eliberare a presiunii | camera de 3 metri |
| 4 camere de comutare combinate | 5 operare manuală și mecanică de blocare | 6 camera de comutare principală |
| 7 mecanică electromagnetică sau arc | 8 bare de împământare | 9 camera de cablu |
